واحدة من أبرز الشركات المصنعة والموردة لسلاسل النقل من سلسلة fv في الصين. مرحبًا بكم في السلاسل الصناعية المتينة بالجملة وأجزاء نقل الطاقة المصنوعة في الصين هنا من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.
شركة هانغتشو لصناعة المحيطات المحدودة. هي شركة تصنيع محترفة ويتم تصدير معظم بضائعنا إلى أوروبا منذ عام 2005.
ملحقاتنا الخاصة وسلاسلنا الزراعية تناسب جميع ظروف العمل الزراعية القاسية. إنها مصنوعة من سبائك فولاذ مقاومة للتآكل مع طلاء مضاد للتآكل- ومتوافقة مع ملحقات K وF وCA المخصصة للحصادات والجرارات والمكبسات. قوة شد عالية لعمر خدمة أطول، ومرونة في تصنيع المعدات الأصلية وتصنيع التصميم الشخصي لبائعي الجملة للآلات الزراعية على مستوى العالم.
المعلمة
يرسل لنا معظم عملاء OEM لدينا رسمًا وسنقوم بالإنتاج وفقًا لرسمهم. يمكنك أن ترسل لنا الرسم عبر البريد الإلكتروني-أيضًا وسيقدم لك مهندسنا المساعدة. إذا لم يكن هناك رسم، عينة أيضا موافق. كتالوج موافق أيضا.
سلاسل النقل من سلسلة FV تلبي معايير DIN، بما في ذلك بشكل أساسي سلسلة النقل من النوع FV، وسلسلة النقل من النوع FVT وسلسلة النقل ذات العمود المجوف من النوع FVC
تشير سلسلة الناقل من سلسلة FV إلى سلسلة الأسطوانة أو سلسلة الأكمام التي تكون درجة سلسلتها عددًا صحيحًا متريًا (تتراوح درجاتها المختلفة من 40 مم إلى 500 مم). تتمتع الأسطوانات بأشكال هيكلية مختلفة، ويتم تكوين الملحقات المختلفة وفقًا لظروف الخدمة
نوع FV عبارة عن سلسلة نقل ذات دبوس صلب، ونوع FVC عبارة عن سلسلة نقل ذات دبوس مجوف، ونوع FVT عبارة عن سلسلة نقل لوحة سلسلة رفع الأسطوانة الكبيرة، ونوع FV وسلسلة نوع FVT لديهما نوعان من المنتجات بمؤشرات قوة الشد للمستخدمين للاختيار من بينها.
تُستخدم المنتجات على نطاق واسع في الأسواق الأوروبية، حيث تنقل المواد المستخدمة في النقل العام ومعدات النقل الآلية.

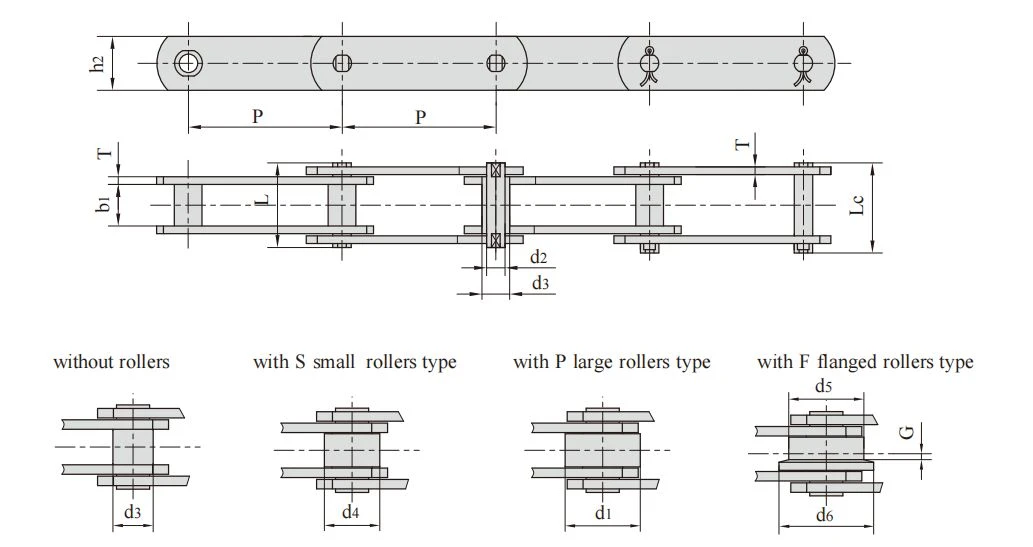

الرسومات وبيانات المعلمة
سلاسل النقل من سلسلة FVT
| الدين رقم السلسلة |
يقذف | أسطوانة القطر |
دبوس القطر |
شجيرة القطر |
طبق سماكة |
||||||
| P | d1 الأعلى |
d2 الأعلى |
d3 الأعلى |
T الأعلى |
|||||||
| مم | مم | مم | مم | مم | |||||||
| ففت40 | 40.0 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | - | 32.0 | 10.0 | 15.0 | 3.0 |
| ففت63 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | - | - | 40.0 | 12.0 | 18.0 | 4.0 |
| ففت90 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 48.0 | 14.0 | 20.0 | 5.0 |
| ففت112 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 55.0 | 16.0 | 22.0 | 6.0 |
| ففت140 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 60.0 | 18.0 | 25.0 | 6.0 |
| ففت180 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | - | - | 70.0 | 20.0 | 30.0 | 8.0 |
| ففت250 | 160.0 | 200.0 | 250.0 | 315.0 | - | - | - | 80.0 | 26.0 | 36.0 | 8.0 |
| ففت315 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 90.0 | 30.0 | 42.0 | 10.0 |
| الدين رقم السلسلة |
عرض بين لوحات داخلية |
دبوس طول |
طبق عمق |
الشد قوة |
|||
| b1 دقيقة |
L الأعلى |
قانون العمل الأعلى |
h2 الأعلى |
h الأعلى |
Q دقيقة |
*Q دقيقة |
|
| مم | مم | مم | مم | مم | كيلو نيوتن / رطل | كيلو نيوتن / رطل | |
| ففت40 | 18.0 | 36.0 | 39.0 | 35.0 | 22.5 | 40.0/9091 | 47.0/10681 |
| ففت63 | 22.0 | 45.0 | 48.5 | 40.0 | 25.0 | 63.0/14317 | 75.0/17045 |
| ففت90 | 25.0 | 53.0 | 56.5 | 45.0 | 27.5 | 90.0/20453 | 115.0/26136 |
| ففت112 | 30.0 | 62.0 | 66.0 | 50.0 | 30.0 | 112.0/25452 | 170.0/38636 |
| ففت140 | 35.0 | 67.0 | 71.5 | 60.0 | 37.5 | 140.0/31815 | 180.0/40908 |
| ففت180 | 45.0 | 86.0 | 92.0 | 70.0 | 45.0 | 180.0/40908 | 250.0/56817 |
| ففت250 | 55.0 | 97.0 | 103.5 | 80.0 | 50.0 | 250.0/56817 | 300.0/68181 |
| ففت315 | 65.0 | 113.0 | 126.5 | 90.0 | 55.0 | 315.0/71591 | 480.0/109089 |
| *Q تشير إلى قوة الشد بعد التصلب | |||||||

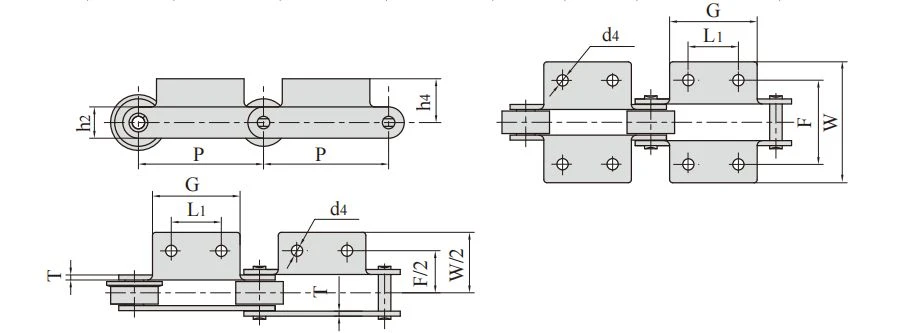

سلاسل النقل من سلسلة FV مع المرفقات
| الدين رقم السلسلة |
P | L | G | d4 | F | W | h4 |
| مم | مم | مم | مم | مم | مم | مم | |
| FV40 | 50.0 63.0 80.0 100.0 125.0 |
△ △ 25.0 30.0 30.0 |
45.0 31.0 45.0 50.0 60.0 |
6.5 | 25.0 | 40.5 | 20.0 |
| FV63 | 63.0 80.0 100.0 125.0 160.0 |
△ 25.0 30.0 40.0 50.0 |
40.0 45.0 50.0 60.0 70.0 |
8.4 | 34.0 | 50.0 | 30.0 |
| FV90 | 63.0 80.0 100.0 125.0 160.0 200.0 250.0 |
△ 25.0 30.0 40.0 50.0 60.0 65.0 |
30.0 45.0 50.0 60.0 70.0 80.0 85.0 |
8.4 | 40.0 | 64.0 | 35.0 |
| FV112 | 100.0 125.0 160.0 200.0 250.0 |
30.0 40.0 50.0 65.0 80.0 |
50.0 65.0 75.0 90.0 105.0 |
11.0 | 50.0 | 70.0 | 40.0 |
| △المرفقات بفتحة واحدة | |||||||
| الدين رقم السلسلة |
P | L | G | d4 | F | W | h4 |
| مم | مم | مم | مم | مم | مم | مم | |
| FV140 | 100.0 125.0 160.0 200.0 250.0 |
30.0 40.0 50.0 65.0 80.0 |
55.0 65.0 75.0 90.0 105.0 |
11.0 | 50.0 | 81.0 | 45.0 |
| FV180 | 125.0 160.0 200.0 250.0 315.0 |
35.0 50.0 65.0 80.0 100.0 |
63.0 80.0 95.0 110.0 130.0 |
13.0 | 64.0 | 91.0 | 45.0 |
| FV250 | 160.0 200.0 250.0 315.0 400.0 |
50.0 65.0 80.0 100.0 100.0 |
80.0 95.0 110.0 130.0 130.0 |
14.0 | 69.0 | 106.0 | 55.0 |
| FV315 | 160.0 200.0 250.0 315.0 400.0 |
△ 65.0 80.0 100.0 100.0 |
50.0 95.0 110.0 130.0 130.0 |
14.0 | 85.0 | 130.0 | 60.0 |
| △المرفقات بفتحة واحدة | |||||||
| رقم السلسلة | يقذف | أسطوانة القطر |
عرض بين لوحات داخلية |
دبوس القطر |
دبوس طول |
الشد قوة |
متوسط الشد قوة |
وزن لكل متر |
|
| P | d1 الأعلى |
b1 دقيقة |
d2 الأعلى |
L الأعلى |
قانون العمل الأعلى |
Q دقيقة |
Q0 | q | |
| مم | مم | مم | مم | مم | مم | كيلو نيوتن / رطل | كيلو نيوتن | كجم/م | |
| FV40A2.02-P-40 | 40.00 | 32.00 | 18.00 | 10.00 | 36.0 | 40.0 | 40.0/8992 | 44.0 | 4.98 |
| FV63A2F4-S-100 | 100.00 | 26.00 | 22.00 | 12.00 | 46.0 | 50.0 | 63.0/14172 | 69.3 | 3.95 |
| FV90A2F1-P-85 | 85.00 | 50.00 | 25.00 | 14.00 | 52.0 | 56.5 | 90.0/20250 | 100.0 | 10.15 |
| FV90A2F1-P-100 | 100.00 | 50.00 | 25.00 | 14.00 | 52.0 | 56.5 | 90.0/20250 | 100.0 | 8.74 |
| FV112F1A1-P-100 | 100.00 | 55.00 | 30.00 | 16.00 | 71.0 | 76.5 | 180.0/40492 | 200.0 | 14.30 |
| FV112F1A1-P-80 | 80.00 | 55.00 | 30.00 | 16.00 | 71.0 | 76.5 | 180.0/40492 | 200.0 | 16.60 |
| FV112F14A2-P-125 | 125.00 | 55.00 | 30.00 | 16.00 | 63.0 | 67.5 | 112.0/25454 | 123.2 | 10.00 |
| FV180F21A2-P-160 | 160.00 | 80.00 | 45.00 | 20.00 | - | 90.0 | 180.0/40492 | 200.0 | 20.40 |
| FV250K2F8-P-250 | 250.00 | 80.00 | 55.00 | 26.00 | - | 107.5 | 250.0/56817 | 275.0 | 22.60 |
| رقم السلسلة | P | L1 | G | F | W | h₄ | h2 | d4 | T |
| مم | مم | مم | مم | مم | مم | مم | مم | مم | |
| FV40A2.02-P-40 | 40.00 | 17.00 | 30.00 | 60.0 | 90.0 | 20.0 | 25.0 | 6.4 | 3.00 |
| FV63A2F4-S-100 | 100.00 | 30.00 | 50.00 | 86.0 | 106.0 | 20.0 | 30.0 | 10.0 | 4.00 |
| FV90A2F1-P-85 | 85.00 | 40.00 | 60.00 | 80.0 | 109.2 | 40.0 | 35.0 | 9.5 | 5.00 |
| FV90A2F1-P-100 | 100.00 | 40.00 | 60.00 | 80.0 | 109.2 | 40.0 | 35.0 | 9.5 | 5.00 |
| FV112F1A1-P-100 | 100.00 | △ | 50.00 | 120.0 | 164.0 | 50.0 | 40.0 | 15.0 | 8.00 |
| FV112F1A1-P-80 | 80.00 | △ | 50.00 | 120.0 | 164.0 | 50.0 | 40.0 | 15.0 | 8.00 |
| FV112F14A2-P-125 | 125.00 | 40.00 | 65.00 | 100.0 | 130.0 | 40.0 | 40.0 | 11.0 | 6.00 |
| FV180F21A2-P-160 | 160.00 | 50.00 | 80.00 | 140.0 | 180.0 | 40.0 | 50.0 | 14.0 | 8.00 |
| FV250K2F8-P-250 | 250.00 | 80.00 | 120.00 | 140.0 | 191.0 | 50.0 | 60.0 | 14.0 | 8.00 |
| △المرفقات بفتحة واحدة | |||||||||
| الدين رقم السلسلة |
يقذف | أسطوانة dimesion |
شجيرة القطر |
||||||||||
| P | d1 الأعلى |
d4 الأعلى |
d5 الأعلى |
d6 الأعلى |
G | d3 الأعلى |
|||||||
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | |
| FV40 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | - | - | 32.0 | 20.0 | 40.0 | 50.0 | 4.0 | 15.0 |
| FV63 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | - | 40.0 | 26.0 | 50.0 | 63.0 | 5.0 | 18.0 |
| FV90 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 48.0 | 30.0 | 63.0 | 78.0 | 6.5 | 20.0 |
| FV112 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | 55.0 | 32.0 | 72.0 | 90.0 | 7.5 | 22.0 |
| FV140 | 63.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | 60.0 | 36.0 | 80.0 | 100.0 | 9.0 | 26.0 |
| FV180 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | - | 70.0 | 42.0 | 100.0 | 125.0 | 13.0 | 30.0 |
| FV250 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | 80.0 | 50.0 | 125.0 | 155.0 | 15.0 | 36.0 |
| FV315 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 90.0 | 60.0 | 140.0 | 175.0 | 18.0 | 42.0 |
| الدين رقم السلسلة |
عرض بين لوحات داخلية |
دبوس القطر |
دبوس طول |
طبق عمق |
طبق سماكة |
الشد قوة |
||
| b1 دقيقة |
d2 الأعلى |
L دقيقة |
قانون العمل الأعلى |
h2 الأعلى |
T الأعلى |
Q دقيقة |
*Q دقيقة |
|
| مم | مم | مم | مم | مم | مم | كيلو نيوتن / رطل | كيلو نيوتن / رطل | |
| FV40 | 18.0 | 10.0 | 36.0 | 39.0 | 25.0 | 3.0 | 40.0/9091 | 47.0/10681 |
| FV63 | 22.0 | 12.0 | 45.0 | 48.5 | 30.0 | 4.0 | 63.0/14317 | 75.0/17045 |
| FV90 | 25.0 | 14.0 | 53.0 | 56.5 | 35.0 | 5.0 | 90.0/20453 | 115.0/26136 |
| FV112 | 30.0 | 16.0 | 62.0 | 66.0 | 40.0 | 6.0 | 112.0/25452 | 170.0/38636 |
| FV140 | 35.0 | 18.0 | 67.0 | 71.5 | 45.0 | 6.0 | 140.0/31815 | 180.0/40908 |
| FV180 | 45.0 | 20.0 | 86.0 | 92.0 | 50.0 | 8.0 | 180.0/40908 | 250.0/56817 |
| FV250 | 55.0 | 26.0 | 97.0 | 103.5 | 60.0 | 8.0 | 250.0/56817 | 300.0/68181 |
| FV315 | 65.0 | 30.0 | 113.0 | 126.5 | 70.0 | 10.0 | 315.0/71591 | 480.0/109089 |
| *Q تشير إلى قوة الشد بعد التصلب | ||||||||
| رقم السلسلة | يقذف | أسطوانة القطر |
دبوس القطر |
دبوس طول |
طبق عمق |
طبق سماكة |
الشد قوة |
وزن لكل متر |
||||||
| P | d1 الأعلى |
d3 الأعلى |
d4 الأعلى |
d5 الأعلى |
d6 الأعلى |
G | d2 الأعلى |
L الأعلى |
قانون العمل الأعلى |
h2 الأعلى |
t/T الأعلى |
Q دقيقة |
q | |
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | كيلو نيوتن / رطل | كجم/م | |
| FV40F3-P-63 | 63.0 | 32.0 | - | - | - | - | - | 10.0 | 38.1 | 41.5 | 45.0 | 4.0 | 80.0/17985 | 2.13 |
| FV63F11-P-100 | 100.0 | 40.0 | - | - | - | - | - | 14.0 | 37.0 | - | 30.0 | 4.0 | 60.0/13488 | 3.89 |
| FV63F12-P-125 | 125.0 | 40.0 | - | - | - | - | - | 10.0 | 44.5 | 48.0 | 30.0 | 4.0 | 63.0/14162 | 3.84 |
| FV90-ب-50 | 50.0 | - | 20.0 | - | - | - | 14.0 | 52.0 | 56.4 | 35.0 | 5.0 | 90.0/20453 | 6.10 | |
| FV90F9-ب-100 | 100.0 | - | 20.0 | - | - | - | 14.0 | 60.2 | 64.6 | 35.0 | 6.0/8.0 | 90.0/20453 | 6.00 | |
| FV90F10-ب-100 | 100.0 | - | 20.0 | - | - | - | 14.0 | 60.2 | 64.6 | 40.0 | 6.0/8.0 | 90.0/20453 | 6.83 | |
| FV112-S-63 | 63.0 | - | - | 32.0 | - | - | 16.0 | 63.0 | 67.5 | 40.0 | 6.0 | 112.0/25454 | 8.80 | |
| FV140-ب-80 | 80.0 | - | 26.0 | - | - | 18.0 | 67.0 | 72.5 | 45.0 | 6.0 | 140.0/31473 | 8.55 | ||
| FV140-PF1-125 | 125.0 | 65.0 | - | - | - | - | - | 18.0 | 67.0 | 71.5 | 45.0 | 6.0 | 140.0/31473 | 12.76 |
| FV140F27-F-125 | 125.0 | - | - | - | 80.0 | 93.5 | 9.5 | 18.0 | 68.4 | 73.0 | 45.0 | 6.4 | 140.0/31473 | 17.00 |
| FV180-ب-150 | 150.0 | - | 30.0 | - | - | - | - | 20.0 | 85.5 | 92.0 | 50.0 | 8.0 | 180.0/40492 | 8.24 |
التعليمات
س: ما هي المتغيرات الهيكلية المتاحة لسلاسل سلسلة FV؟
ج: الدبوس الصلب FV، الدبوس المجوف FVC وأنواع FVT ذات الأسطوانة العالية للاختيار.
س: هل يمكن تركيب المرفقات المطابقة على سلاسل النقل FV؟
ج: يمكن تخصيص المرفقات المختلفة من النوع A/K حسب متطلبات النقل.
س: كم من الوقت هو وقت التسليم والشحن ؟
ج: 1.أوقات تسليم العينات-: بشكل عام 10 أيام عمل.
2.مدة الإنتاج-: 20-40 يوم عمل بعد الحصول على الوديعة الخاصة بك.
س: ما هي المزايا الخاصة بك؟
ج: 1. الشركة المصنعة، والأسعار الأكثر تنافسية ونوعية جيدة.
2. يمنحك المهندسون الفنيون المثاليون أفضل دعم.
3. OEM متاح.
4. مخزون غني والتسليم السريع.
