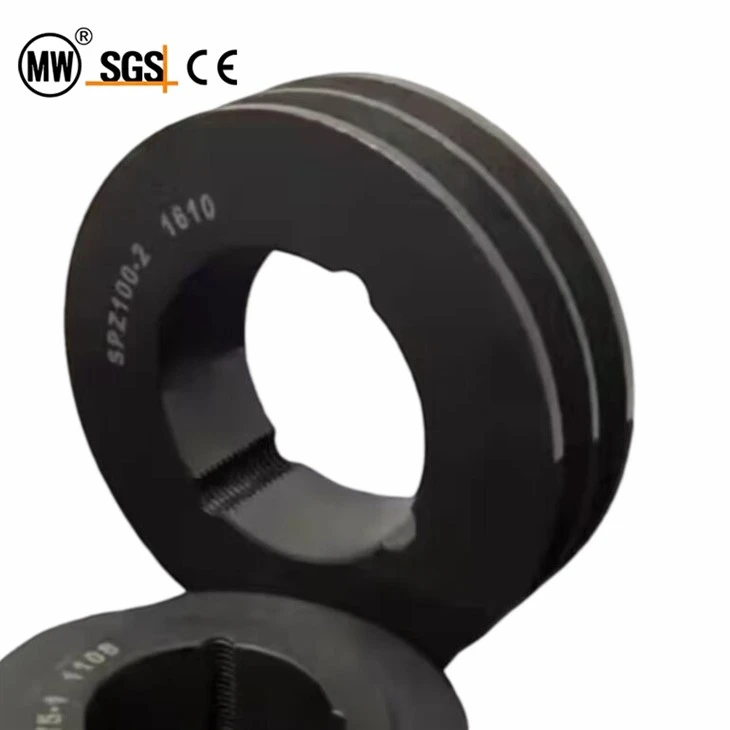

واحدة من أبرز الشركات المصنعة والموردة لبكرات spz btl v في الصين. مرحبًا بكم في السلاسل الصناعية المتينة بالجملة وأجزاء نقل الطاقة المصنوعة في الصين هنا من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.

يمكننا إنتاج السلسلة الكاملة من البكرات ذات التجويف المستدق -: SPA، وSPB، وSPC، وSPZ. إنها مصنوعة من حديد الزهر GG25 عالي الجودة، مع لمسة نهائية دقيقة ومجمعة بدقة. ويمكن أيضًا مطابقتها مع BTL.

البطانات ذات إمكانيات التشغيل والإيقاف السهلة والفائدة العملية. وهي مناسبة لجميع أنواع تركيبات نقل الطاقة.

المعلمة

نطاق المنتج:

المعايير	نوع السلسلة	نطاق الحجم
الدين	SPZ-1	SPZ50-01 إلى SPZ450-01
	SPZ-2	SPZ50-02 إلى SPZ450-02
	SPZ-3	من SPZ63-03 إلى SPZ800-03
	SPZ-4	من SPZ80-04 إلى SPZ800-04
	SPZ-5	من SPZ85-05 إلى SPZ800-05
	SPZ-6	من SPZ90-06 إلى SPZ800-06
	SPZ-8	SPZ140-08 إلى SPZ450-08

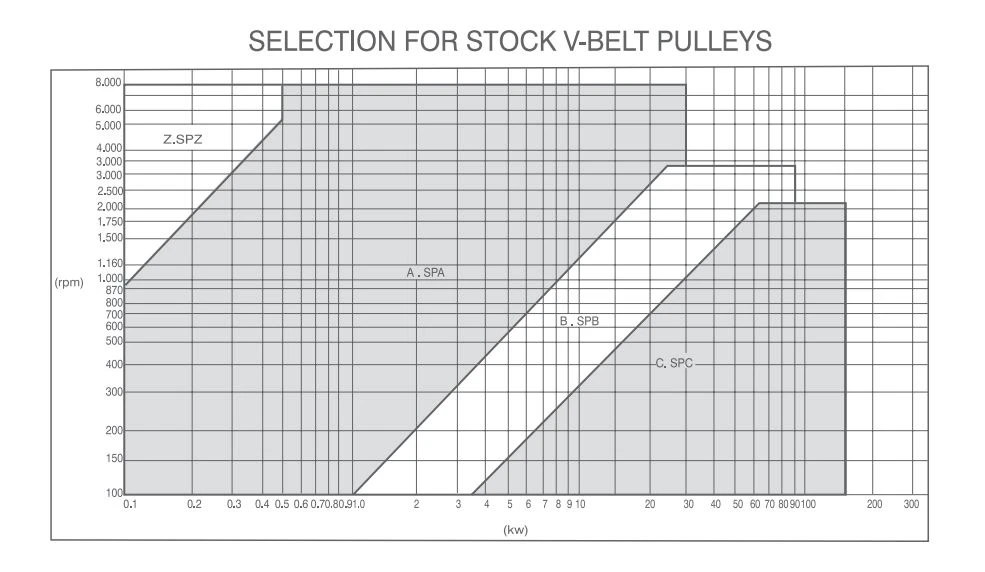

التحديد لبكرات الحزام -Stock V

Selection for Stock V-Belt pulleys

SPZ-1

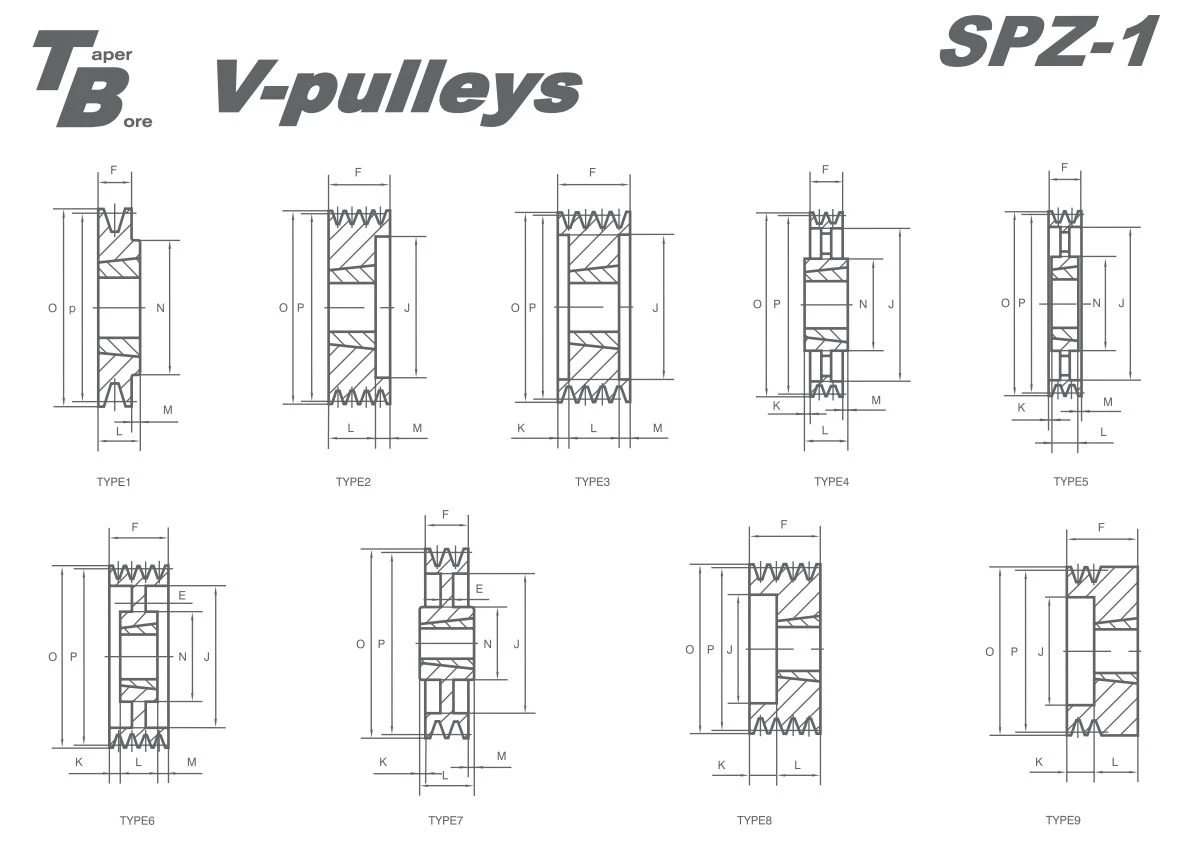

SPZ-1 BTL

رقم الجزء	عدد الأخاديد	P.D	O.D	يكتب	رقم بوش	ماكس بور	E	F	J	K	L	M	N
سبز 50-01 SPZ 56-01 سبز 60-01 SPZ 63-01 SPZ 67-01	1 1 1 1 1	50.0 56.0 60.0 63.0 67.0	54.0 60.0 64.0 67.0 71.0	9 9 9 1 1	1008 1008 1008 1108 1109	25 25 25 28 28	- - - - -	37 37 22 16 16	28 33 - - -	15 15 - - -	22 22 22 22 22	- - - 6 6	- - - 62 62




سبز 71-01 سبز 75-01 سبز 80-01 سبز 85-01 سبز 90-01	1 1 1 1 1	71.0 75.0 80.0 85.0 90.0	75.0 79.0 84.0 89.0 94.0	1 1 1 1 1	1108 1108 1210 1210 1210	28 28 32 32 32	- - - - -	16 16 16 16 16	- - - - -	- - - - -	22 22 25 25 25	6 6 9 9 -	62 62 75 75 75




سبز 95-01 SPZ100-01 SPZ106-01 SPZ112-01 SPZ118-01	1 1 1 1 1	95.0 100.0 106.0 112.0 118.0	99.0 104.0 110.0 116.0 122.0	1 1 1 1 1	1210 1210 1610 1610 1610	32 32 42 42 42	- - - - -	16 16 16 16 16	- - - - -	- - - - -	25 25 25 25 25	9 9 9 9 9	75 75 80 80 80




SPZ125-01 SPZ132-01 SPZ140-01 SPZ150-01 SPZ160-01	1 1 1 1 1	125.0 132.0 140.0 150.0 160.0	129.0 136.0 144.0 154.0 164.0	1 1 1 1 1	1610 1610 1610 1610 1610	42 42 42 42 42	- - - - -	16 16 16 16 16	- - - - -	- - - - -	25 25 25 25 25	9 9 9 9 9	80 80 80 80 80




SPZ170-01 SPZ180-01 SPZ190-01 SPZ200-01 SPZ224-01	1 1 1 1 1	170.0 180.0 190.0 200.0 224.0	174.0 184.0 194.0 204.0 228.0	1 1 7 7 7	1610 1610 1610 2012 2012	42 42 42 50 50	- - - - 15	16 16 16 16 16	- - 161 172 196	- - - - -	25 25 25 32 32	9 9 9 16 16	80 80 80 100 100




SPZ250-01 SPZ280-01 SPZ315-01 SPZ355-01 SPZ400-01	1 1 1 1 1	250 280 315 355 400	254 284 319 359 404	4 4 4 4 4	2012 2012 2012 2012 2012	50 50 50 50 50	- - - -	16 16 16 16 16	222 252 287 326 371	8 8 8 8 8	32 32 32 32 32	8 8 8 8 8	100 100 100 112 112




SPZ450-01	1	450	454	4	2517	60	-	16	421	14.5	45	14.5	120

SPZ-2

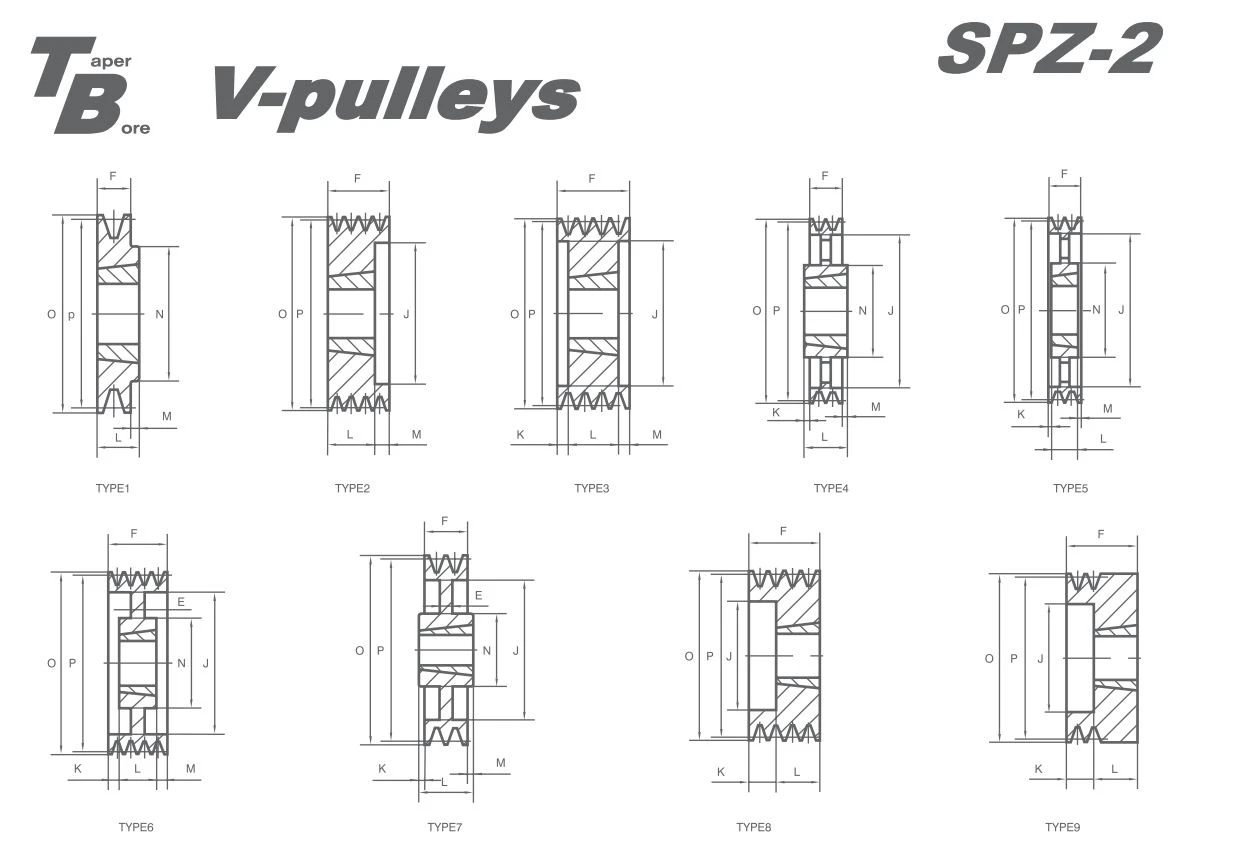

SPZ-2 BTL

رقم الجزء	عدد الأخاديد	P.D	O.D	يكتب	رقم بوش	ماكس بور	E	F	J	K	L	M	N
SPZ 50-02 SPZ 56-02 سبز 60-02 SPZ 63-02 SPZ 67-02	2 2 2 2 2	50.0 56.0 60.0 63.0 67.0	54.0 60.0 64.0 67.0 71.0	9 9 9 8 8	1008 1008 1008 1108 1109	25 28 28 28 28	- - - - -	49 49 49 28 28	28 35 36 40 42	27 27 27 6 6	22 22 22 22 22	- - - - -	- - - - -




SPZ 71-02 سبز 75-02 سبز 80-02 سبز 85-02 سبز 90-02	2 2 2 2 2	71.0 75.0 80.0 85.0 90.0	75.0 79.0 84.0 89.0 94.0	8 8 8 8 8	1108 1108 1210 1210 1210	28 32 32 42 42	- - - - -	28 28 28 28 28	42 51 51 60 61	6 3 3 3 3	22 22 25 25 25	- - - - -	- - - - -




سبز 95-02 SPZ100-02 SPZ106 -02 SPZ112-02 SPZ118-02	2 2 2 2 2	95.0 100.0 106.0 112.0 118.0	99.0 104.0 110.0 116.0 122.0	8 8 8 8 8	1210 1210 1610 1610 1610	42 42 42 42 42	- - - - -	28 28 28 28 28	66 71 76 84 90	3 3 3 3 3	25 25 25 25 25	- - - - -	- - - - -




SPZ125-02 SPZ132-02 SPZ140-02 SPZ150-02 SPZ160-02	2 2 2 2 2	125.0 132.0 140.0 150.0 160.0	129.0 136.0 144.0 154.0 164.0	8 8 8 1 1	1610 1610 1610 1610 1610	42 42 42 50 50	- - - - -	28 28 28 28 28	97 104 112 - -	3 3 3 - -	25 25 25 32 32	- - - 4 4	- - - 100 100




SPZ170-02 SPZ180-02 SPZ190-02 SPZ200-02 SPZ224-02	2 2 2 2 2	170.0 180.0 190.0 200.0 224.0	174.0 184.0 194.0 204.0 228.0	1 7 7 7 7	1610 1610 1610 2012 2012	50 50 50 50 50	- 10 10 10 10	28 28 28 28 28	- 152 161 171 196	- - - - -	32 32 32 32 32	4 4 4 4 4	100 100 100 100 100




SPZ250-02 SPZ280-02 SPZ315-02 SPZ355-02 SPZ400-02	2 2 2 2 2	250 280 315 355 400	254 284 319 359 404	4 4 4 4 4	2012 2012 2012 2012 2012	50 50 50 50 50	- - - - -	28 28 28 28 28	222 252 289 326 371	2 2 2 2 8.5	32 32 32 32 45	2 2 2 2 8.5	100 100 100 112 112




SPZ450-02	2	450	454	4	2517	60	-	28	421	8.5	45	8.5	120

SPZ-3

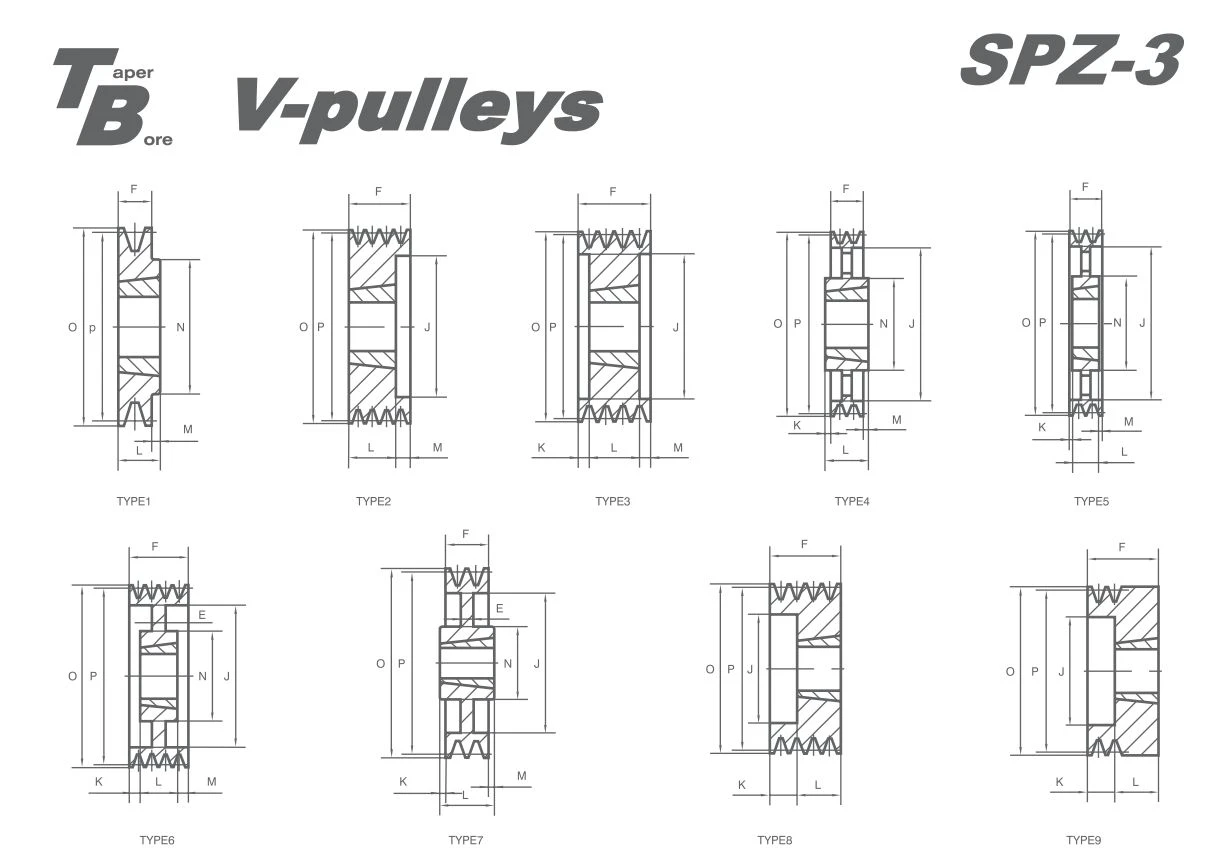

SPZ-3BTL

رقم الجزء	عدد الأخاديد	P.D	O.D	يكتب	رقم بوش	ماكس بور	E	F	J	K	L	M	N
SPZ 63-03 SPZ 67-03 سبز 71-03 سبز 75-03 سبز 80-03	3 3 3 3 3	63.0 67.0 71.0 75.0 80.0	67.0 71.0 75.0 79.0 84.0	8 8 8 8 8	1108 1108 1108 1210 1210	28 28 28 32 32	- - - - -	40 40 40 40 40	40 42 42 48 51	18 18 18 15 15	22 22 22 25 25	- - - - -	- - - - -




سبز 85-03 سبز 90-03 سبز 95-03 سبز 100-03 SPZ 106-03	3 3 3 3 3	85.0 90.0 95.0 100.0 106.0	89.0 94.0 99.0 104.0 110.0	8 8 8 8 8	1610 1610 1610 1610 1610	42 42 42 42 42	- - - - -	40 40 40 40 40	60 61 66 71 78	15 15 15 15 15	25 25 25 25 25	- - - - -	- - - - -




سبز 112-03 سبز 118-03 سبز 125-03 سبز 132-03 سبز 140-03	3 3 3 3 3	112.0 118.0 125.0 132.0 140.0	116.0 122.0 129.0 136.0 144.0	8 8 2 2 2	2012 2012 2012 2012 2012	50 50 50 50 50	- - - - -	40 40 40 40 40	84 92 97 104 112	8 8 - - -	32 32 32 32 32	- - 8 8 8	- - - - -




سبز 150-03 SPZ 160-03 SPZ 170-03 SPZ 180-03 SPZ190-03	3 3 3 3 3	150.0 160.0 170.0 180.0 190.0	154.0 164.0 174.0 184.0 194.0	2 2 2 2 6	2012 2012 2012 2012 2012	50 50 50 50 50	- - - - 20	40 40 40 40 40	122 132 141 152 161	- - - - 4	32 32 32 32 32	8 8 8 8 4	- - - - 100




سبز 200-03 سبز 224-03 سبس 250-03 سبز 280-03 سبز 315-03	3 3 3 3 3	200.0 224.0 250.0 280.0 315.0	204.0 228.0 254.0 284.0 319.0	6 6 5 4 4	2012 2012 2012 2517 2517	50 50 50 50 50	20 20 - - -	40 40 40 40 40	172 196 222 252 287	4 4 4 2.5 2.5	32 32 32 45 45	4 4 4 2.5 2.5	100 100 100 120 120




سبز 355-03 سبز 400-03 سبز 450-03 سبز 500-03 سبز 630-03	3 3 3 3 3	355.0 400.0 450.0 500.0 630.0	359.0 404.0 454.0 504.0 634.0	4 4 4 4 4	2517 2517 2517 2517 2517	60 60 60 60 60	- - - - -	40 40 40 40 40	326 371 421 471 601	2.5 2.5 2.5 2.5 2.5	45 45 45 45 45	2.5 2.5 2.5 2.5 2.5	120 120 120 120 120




سبز 800-03	3	800.0	804.0	4	3020	75	-	40	771	2.5	51	5.5	150

SPZ-4

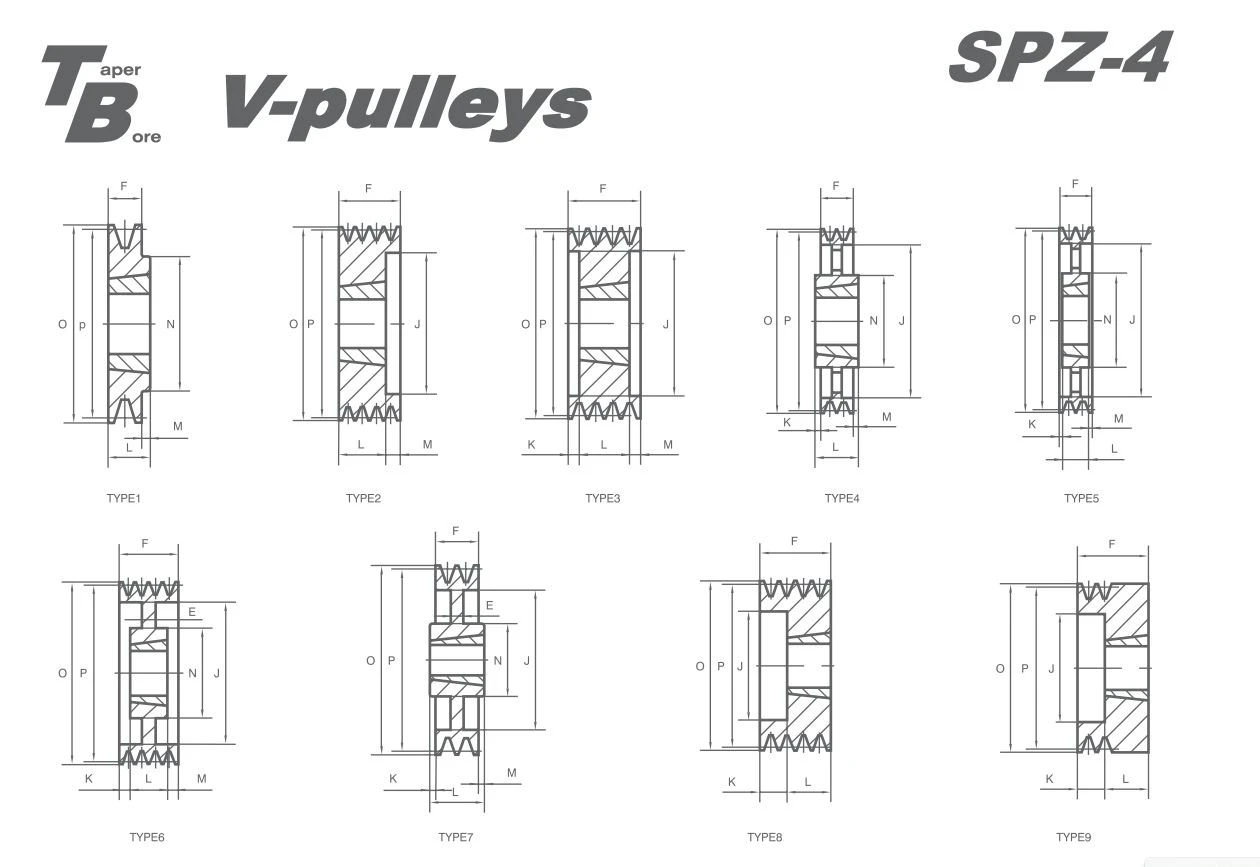

SPZ-4 BTL

رقم الجزء	عدد الأخاديد	P.D	O.D	يكتب	رقم بوش	ماكس بور	E	F	J	K	L	M	N
سبز 80-04 سبز 85-04 سبز 90-04 سبز 95-04 SPZ100-04	4 4 4 4 4	80.0 85.0 90.0 95.0 100.0	84.0 89.0 94.0 99.0 104.0	8 8 8 8 8	1210 1610 1610 1610 1610	32 42 42 42 42	- - - - -	52 52 52 52 52	51 60 61 66 72	27 27 27 27 27	25 25 25 25 25	- - - - -	- - - - -




SPZ106-04 SPZ112-04 SPZ118-04 SPZ125-04 SPZ132-04	4 4 4 4 4	106.0 112.0 118.0 125.0 132.0	110.0 116.0 122.0 129.0 136.0	8 8 8 2 2	1610 2012 2012 2012 2012	42 50 50 50 50	- - - - -	52 52 52 52 52	80 86 92 99 104	27 20 20 20 20	25 32 32 32 32	- - - 20 20	- - - - -




SPZ140-04 SPZ150-04 SPZ160-04 SPZ170-04 SPZ180-04	4 4 4 4 4	140.0 150.0 160.0 170.0 180.0	144.0 154.0 1 64.0 174.0 184.0	2 2 2 2 2	2012 2517 2517 2517 2517	50 60 60 60 60	- - - - -	52 52 52 52 52	112 122 132 141 152	7 7 - - -	32 45 45 45 45	20 7 7 7 7	- - - - -




SPZ190-04 SPZ200-04 SPZ224-04 SPZ250-04 SPZ280-04	4 4 4 4 4	190.0 200.0 224.0 250.0 280.0	194.0 204.0 228.0 254.0 284.0	6 6 6 5 5	2517 2517 2517 2517 2517	60 60 60 60 60	- - 10 10 10	52 52 52 52 52	161 172 196 222 252	3.5 3.5 3.5 3.5 3.5	45 45 45 45 45	3.5 3.5 3.5 3.5 3.5	120 120 120 120 120




SPZ315-04 SPZ355-04 SPZ400-04 SPZ450-04 SPZ500-04	4 4 4 4 4	315.0 355.0 400.0 450.0 500.0	319.0 359.0 404.0 454.0 504.0	5 5 5 5 5	2517 2517 2517 3020 3020	60 60 60 75 75	- - - - -	52 52 52 52 52	287 326 371 421 471	3.5 3.5 3.5 0.5 0.5	45 45 45 51 51	3.5 3.5 3.5 0.5 0.5	120 120 120 150 150




SPZ630-04 SPZ800-04	4 4	630.0 800.0	634.0 804.0	4 4	3030 3030	75 75	- -	52 52	601 771	12 12	76 76	12 12	150 150

SPZ-5

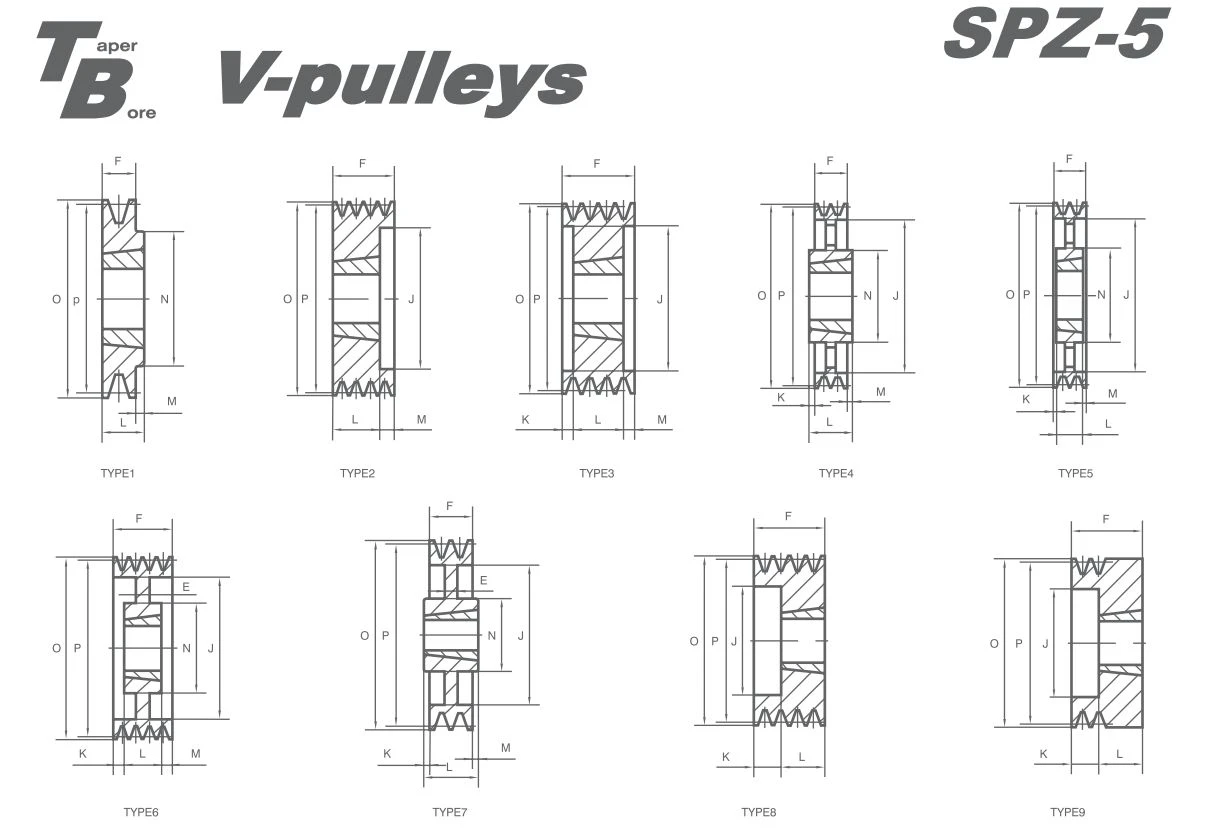

SPZ-5 BTL

رقم الجزء	عدد الأخاديد	P.D	O.D	يكتب	رقم بوش	ماكس بور	E	F	J	K	L	M	N
سبز 85-05 سبز 90-05 سبز 95-05 SPZ100-05 SPZ106-05	5 5 5 5 5	85.0 90.0 95.0 100.0 106.0	89.0 94.0 99.0 104.0 110.0	8 8 8 8 8	1610 1610 1610 2012 2012	42 42 42 50 50	- - - - -	64 64 64 64 64	60 61 66 72 78	39 39 39 32 32	25 25 25 32 32	- - - - -	- - - - -




SPZ112-05 SPZ118-05 SPZ125-05 SPZ132-05 SPZ140-05	5 5 5 5 5	112.0 118.0 125.0 132.0 140.0	116.0 122.0 129.0 136.0 144.0	8 8 8 8 2	2012 2012 2012 2517 2517	50 50 50 60 60	- - - - -	64 64 64 64 64	84 90 97 104 112	32 32 32 19 -	32 32 32 45 45	- - - - 19	- - - - -




SPZ150-05 SPZ160-05 SPZ170-05 SPZ180-05 SPZ190-05	5 5 5 5 5	150.0 160.0 170.0 180,0 190.0	154.0 164.0 174.0 184.0 194.0	2 2 2 2 6	2517 2517 2517 2517 2517	60 60 60 60 60	- - - - 10	64 64 64 64 64	122 132 141 152 161	- - - - 9.5	45 45 45 45 45	19 19 19 - 9.5	- - - - 120




SPZ200-05 SPZ224-05 SPZ250-05 SPZ280-05 SPZ315-05	5 5 5 5 5	200.0 224.0 250.0 280.0 315.0	204.0 228,0 254.0 284.0 319.0	6 6 5 5 5	2517 2517 2517 2517 2517	60 60 60 60 60	10 10 - - -	64 64 64 64 64	172 196 222 252 287	9.5 9.5 9.5 9.5 9.5	45 45 45 45 45	9.5 9.5 9.5 9.5 9.5	120 120 120 120 120




SPZ355-05 SPZ400-05 SPZ450-05 SPZ500-05 SPZ630-05	5 5 5 5 5	355.0 400.0 450.0 500.0 630.0	359.0 404.0 454.0 504.0 634.0	5 5 5 4 4	2517 3020 3020 3030 3030	60 75 75 75 75	- - - - -	64 64 64 64 64	326 371 421 471 601	9.5 6.5 6.5 6 6	45 51 51 76 76	9.5 6.5 6.5 6 6	120 150 150 150 150




SPZ800-05	5	800.0	804.0	4	3535	90	-	64	771	12.5	89	12.5	170

SPZ-6

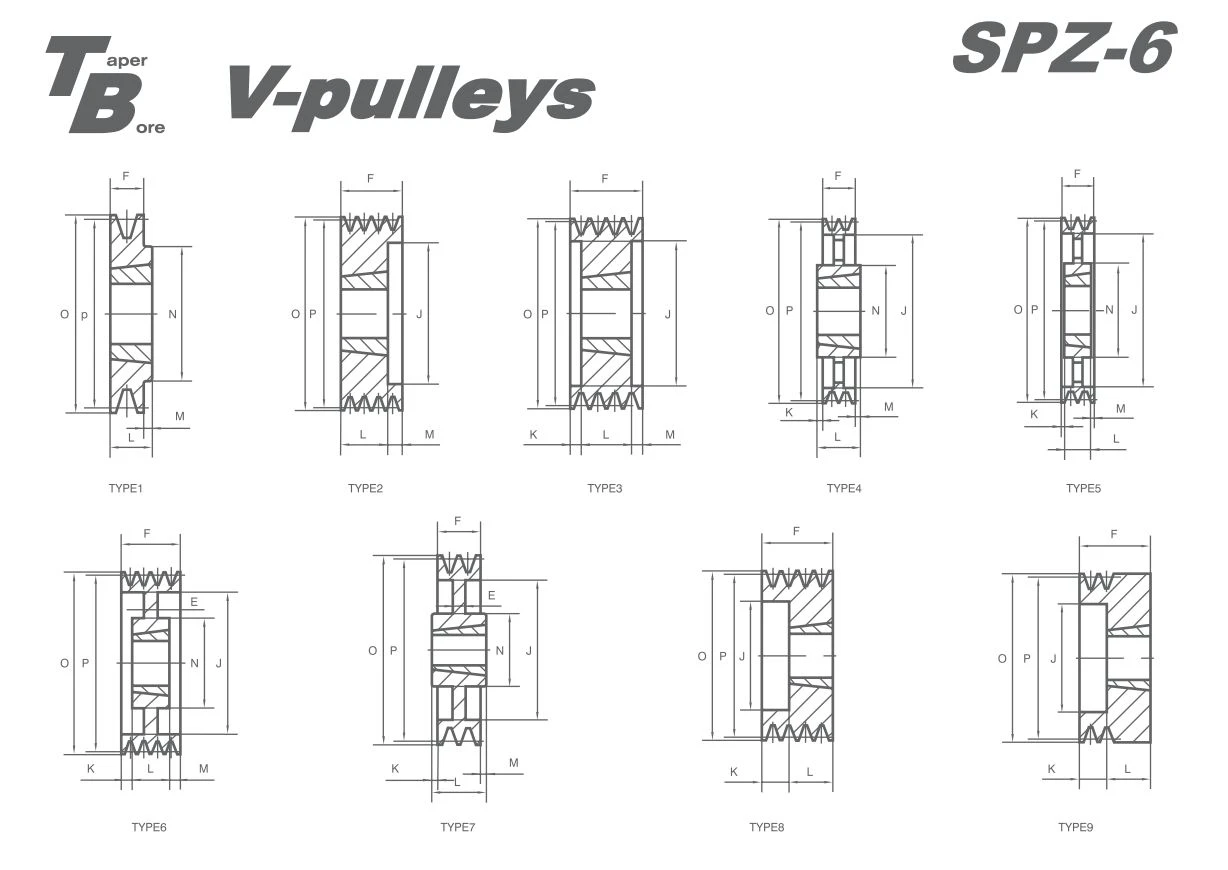

SPZ-6 BTL

رقم الجزء	عدد الأخاديد	P.D	O.D	يكتب	رقم بوش	ماكس بور	E	F	J	K	L	M	N
سبز 90-06 سبز 95-06 SPZ100-06 SPZ106-06 SPZ112-06	6 6 6 6 6	90.0 95.0 100.0 106.0 112.0	94.0 99.0 104.0 110.0 116.0	8 8 8 8 8	1610 1610 2012 2012 2012	42 42 50 50 50	- - - - -	76 76 76 76 76	61 66 72 78 84	51 51 44 44 44	25 25 32 32 32	- - - - -	- - - - -




SPZ118-06 SPZ125-06 SPZ132-06 SPZ140-06 SPZ150-06	6 6 6 6 6	118.0 125.0 132.0 140.0 150.0	122.0 129.0 136.0 146.0 154.0	8 8 8 2 2	2517 2517 2517 2517 2517	60 60 60 60 60	- - - - -	76 76 76 76 76	90 97 104 112 122	31 31 31 - -	45 45 45 45 45	- - - 31 31	- - - - -




SPZ160-06 SPZ170-06 SPZ180-06 SPZ190-06 SPZ200-06	6 6 6 6 6	160.0 170.0 180.0 1900 200.0	164.0 174.0 184.0 194.0 204.0	2 2 2 6 6	2517 2517 2517 2517 2517	60 60 60 60 60	- - - 10 10	76 76 76 76 76	132 141 152 161 172	- - - 15.0 15.0	45 45 45 45 45	31 31 31 15.5 15.5	- - - 120 120




SPZ224-06 SPZ250-06 SPZ280-06 SPZ315-06 SPZ355-06	6 6 6 6 6	224.0 250.0 280.0 315.0 355.0	228.0 254.0 284.0 319.0 359.0	6 5 5 5 5	2517 2517 2517 2517 2517	60 60 60 60 60	10 - - - -	76 76 76 76 76	196 222 252 287 326	15.5 15.5 15.5 15.5 15.5	45 45 45 45 45	15.5 15.5 15.5 15.5 15.5	120 120 120 120 125




SPZ400-06 SPZ450-06 SPZ500-06 SPZ630-06 SPZ800-06	6 6 6 6 6	400.0 450.0 500.0 630.0 800.0	404.0 454.0 504.0 634.0 804.0	5 5 5 4 4	3030 3030 3030 3535 3535	75 75 75 90 90	- - - - -	76 76 76 76 76	371 421 471 601 771	- - - 6.5 6.5	76 76 76 89 89	- - - 6.5 6.5	150 150 150 170 170

SPZ-8

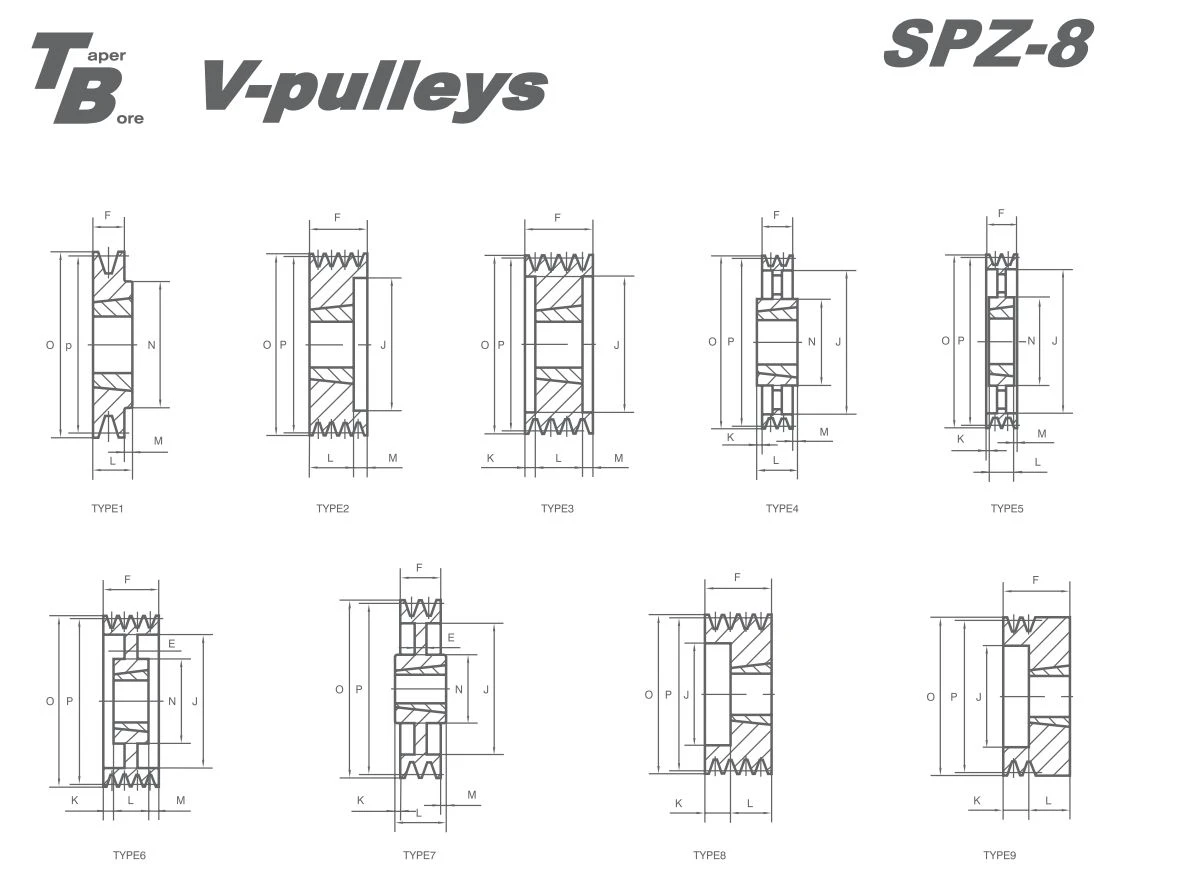

SPZ-8 BTL

رقم الجزء	عدد الأخاديد	P.D	O.D	يكتب	رقم بوش	ماكس بور	E	F	J	K	L	M	N
SPZ140-08 SPZ150-08 SPZ160-08 SPZ180-08 SPZ200-08	8 8 8 8 8	140.0 150.0 160.0 180.0 200.0	144.0 154.0 164.0 184.0 204.0	3 3 3 3 3	2517 2517 2517 2517 3020	60 60 60 60 75	- - - - -	100 100 100 100 100	112 122 132 152 171	27.5 27.5 27.5 27.5 24.5	45 45 45 45 51	27.5 27.5 27.5 27.5 24.5	- - - - -




SPZ224-08 SPZ250-08 SPZ280-08 SPZ355-08 SPZ400-08	8 8 8 8 8	224.0 250.0 280.0 355.0 400.0	228.0 254.0 284.0 359.0 404.0	3 6 5 5 5	3020 3020 3020 3030 3030	75 75 75 75 75	- - - - -	100 100 100 100 100	195 221 252 326 371	24.5 24.5 24.5 12 12	51 51 51 76 76	24.5 24.5 24.5 12 12	150 150 150 150




SPZ450-08	8	450.0	454.0	5	3535	90	-	100	421	5.5	89	5.5	170

أبعاد التجويف القياسية SPZ-8 لبطانات BTL

جلبة

مملة الأسهم

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

65

70

75

80

85

90

95

100

2517

●

3020

●

3030

●

3535

●
