تعتبر شركة Hangzhou Ocean Industry Co., Ltd. واحدة من أبرز الشركات المصنعة والموردة للناقلات المتقاطعة - في الصين. مرحبًا بكم في السلاسل الصناعية المتينة بالجملة وأجزاء نقل الطاقة المصنوعة في الصين هنا من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.

تتميز الناقلات متوسطة الحجم من السلسلة XF-، بالإضافة إلى خصائص الناقلات المعلقة الخفيفة العامة، أيضًا بمزايا قدرة الرفع ذات النقطة الواحدة التي تتراوح بين 50 إلى 150 كجم، والتشغيل السلس، والسلاسل القابلة للفصل، وصلابة المسار الجيدة. ويستخدم على نطاق واسع في العديد من الصناعات. السلسلة المتقاطعة: سلسلة النقل المتقاطعة WF-400 مناسبة للجر على ناقلات تراكم محور عجلة السيارة.

يتم تشغيل السلسلة بواسطة سلسلة القيادة وتعمل بشكل مستمر في المسار. إنه يلعب دور التعليق والنقل في الناقل. سلسلة الناقل مفصلية بشكل ثنائي الاتجاه، لذلك بالإضافة إلى الحركة الخطية، يمكنها أيضًا متابعة حركة المسار. شكل منحني، يكمل الحركة المنحنية المكانية في المستويات الأفقية والرأسية.

يوضح الشكل أدناه رسمًا تخطيطيًا مبسطًا لسلسلة الناقل للناقل من سلسلة XF. يحتوي كل قسم (T) على 4 عجلات تشغيل و4 أدلة و2 مقطع عرضي. يتم توصيل عجلة التشغيل وعجلة التوجيه بواسطة لوحات سلسلة مزدوجة من خلال وصلات متقاطعة ودبابيس. بعد تعليق لوحة التعليق القابلة للفصل أو لوحة التعليق الثابتة في منتصف عمود الدبوس، يمكن نقل قطعة العمل. تعتمد كل من عجلات التشغيل وعجلات التوجيه هياكل كروية ذات صف مزدوج، وأحجامها عمومًا هي محامل φ38 وφ45 كموجهات وعجلات تشغيل، ويتم ضبط عرض المسار وفقًا لذلك.

المعلمة

يكتب	مشروع
يكتب	درجة حرارة الشغل	يقذف	كسر الحمل	مسموح به توتر	رفع نقطة واحدة	سرعة النقل
دبليو إف-350	-20 ~ 280 درجة	350 ملم	أكبر من أو يساوي 50 كيلو نيوتن	5 كيلو نيوتن	50-100 كجم	أكبر من أو يساوي 15 م/دقيقة
XWF-350	-20 ~ 280 درجة	350 ملم	أكبر من أو يساوي 50 كيلو نيوتن	5 كيلو نيوتن	50-150 كجم	أكبر من أو يساوي 15 م/دقيقة
WF-381	-20 ~ 280 درجة	381 ملم	أكبر من أو يساوي 70 كيلو نيوتن	7 كيلو نيوتن	50-100 كجم	أكبر من أو يساوي 15 م/دقيقة
XWF-381	-20 ~ 280 درجة	381 ملم	أكبر من أو يساوي 90 كيلو نيوتن	8 كيلو نيوتن	50-150 كجم	أكبر من أو يساوي 15 م/دقيقة
دبليو إف-400	-20 ~ 280 درجة	400 ملم	أكبر من أو يساوي 90 كيلو نيوتن	8 كيلو نيوتن	50-100 كجم	أكبر من أو يساوي 15 م/دقيقة
XWF-400	-20 ~ 280 درجة	400 ملم	أكبر من أو يساوي 90 كيلو نيوتن	8 كيلو نيوتن	50-150 كجم	أكبر من أو يساوي 15 م/دقيقة
إكس دبليو إف-500	-20 ~ 280 درجة	500 ملم	أكبر من أو يساوي 100KN	10 كيلو نيوتن	150-250 كجم	أكبر من أو يساوي 15 م/دقيقة

تكوين المنتج

مسار

يتكون المسار من 3.5 مم، 4 مم، 5 مم، 6 مم. في أربعة مواصفات للألواح الفولاذية، تستخدم القضبان المنحنية الأفقية والرأسية عمومًا 3.5 مم، 4 مم، و5 مم. في أربعة مواصفات للألواح الفولاذية 6 مم. في ظل ظروف العمل القاسية والتوتر العالي، يمكن أن تكون قضبان التوجيه الجانبية الحاملة للحمل في القضبان المنحنية الأفقية والرأسية مصنوعة من الفولاذ المربع مقاس 45، وهو متين.

XF400 السكك الحديدية المستقيمة القياسية XF400 السكك الحديدية المنحنية الأفقية

cross chain conveyor-4 cross chain conveyor-5

XF400 سكة منحنية عمودية (القوس العلوي) XF400 سكة منحنية عمودية (منحنية سفلية)

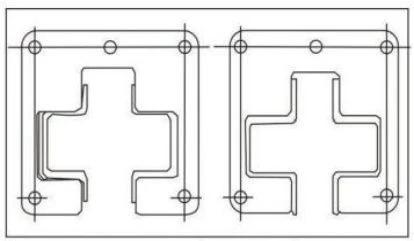

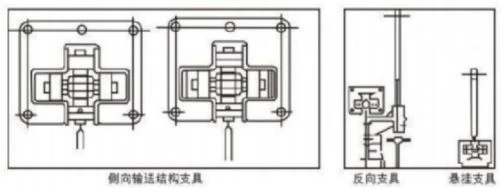

مخطط هيكل المسار

جهاز القيادة

يعتمد جهاز التشغيل للناقل سلسلة XF400 طريقة القيادة الخطية بسلسلة كاتربيلر، مما يضمن التشغيل الآمن والمستقر بأقل قدر من الضوضاء. لمنع تلف جهاز القيادة في حالة حدوث خطأ على طول الخط بأكمله، تم تجهيز محدد عزم الدوران أيضًا. وهذا يضمن أن النظام بأكمله يمكن أن يتوقف فورًا عند حدوث خطأ، مما يحمي المكونات المختلفة لنظام النقل من التلف.

جهاز القيادة للناقل سلسلة XF400

تأتي أجهزة الشد بأشكال مختلفة مثل الشد الزنبركي، وشد الوزن، والشد الهوائي. أثناء التشغيل، يتم دعم الإطار العائم لجهاز الشد بواسطة أربعة محامل على شكل حرف U-، مما يسمح له بالتحرك بمرونة ذهابًا وإيابًا على إطار ثابت مصنوع من قناة فولاذية. يبلغ نصف القطر القياسي لجهاز الشد 600 ملم، وشوط الشد القياسي 400 ملم؛ ويمكن تصنيع أبعاد خاصة وفقًا لمتطلبات العملاء.
