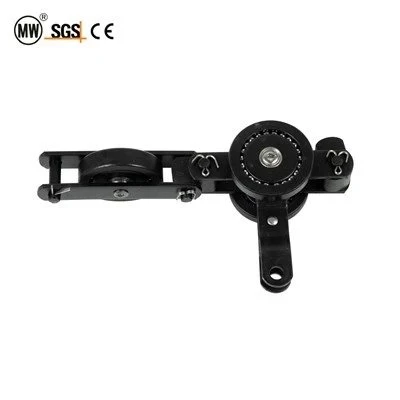

سلسلة علوية ذات دليل واحد QXG300 مع لوحة تعليق مفتوحة

واحدة من أبرز الشركات المصنعة والموردة لسلسلة علوية ذات دليل واحد qxg300 مع لوحة شماعات مفتوحة في الصين. مرحبًا بكم في السلاسل الصناعية المتينة بالجملة وأجزاء نقل الطاقة المصنوعة في الصين هنا من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.

واحدة من الشركات المصنعة والموردة الأكثر خبرة لسلسلة علوية ذات دليل واحد qxg300 مع لوحة شماعات مفتوحة في الصين. مرحبًا بكم في السلسلة العلوية ذات الدليل الفردي qxg300 المخصصة بالجملة مع لوحة شماعات مفتوحة بأسعار تنافسية من مصنعنا. تتوفر خدمة جيدة ومنتجات ذات جودة عالية.

تركز صناعة Hangzhou Ocean على التصنيع المتميزQXG 300 300mm- سلسلة علوية ذات دليل فردي مع لوحة تعليق مفتوحة.بالاعتماد على تكنولوجيا المعالجة المحلية الناضجة وتقنيات الإنتاج الرائعة، تتفوق سلاسلنا في أداء تحمل الأحمال-ومقاومة التآكل وأداء النقل المستقر عبر الصناعة.

لا تستفيد كل عملية نقل علوية من أقواس التعليق الثابتة بشكل دائم. خطوط الإنتاج التي تتناوب بين أنواع التركيبات-تتحول من حاملات الأجزاء المستندة إلى الخطاف-إلى الأقواس المثبتة على القضيب-أو ضبط مسافة التعليق بين دفعات المنتج-تحتاج إلى بنية سلسلة تستوعب التغيير بدون تعديلات الأدوات. تجيب السلسلة العلوية ذات لوحة التعليق المفتوحة QXG300 على هذا المطلب. يتم تركيب دعامة التعليق ذات النمط المقسم- على كل رابط سلسلة عبر واجهة توصيل - سريعة ويتم فصلها في ثوانٍ، مما يمنح مشغلي الناقلات الحرية في إعادة تكوين هندسة التعليق مع تطور جداول الإنتاج.

عند مسافة 300 مم، توفر سلسلة خط الطلاء QXG300 أوسع فاصل قياسي في سلسلة الدليل الفردي QXG. يعد هذا التباعد الموسع أمرًا لا غنى عنه عند نقل قطع العمل الصناعية كبيرة الحجم-ألواح هيكل الشاحنة، ووحدات مكثف التدفئة والتهوية وتكييف الهواء (HVAC) الكبيرة، والعوارض الفولاذية الهيكلية-التي لا يمكن أن تتلاءم فعليًا مع غلاف الملعب الذي يبلغ 200 مم أو 250 مم. يجمع تصميم سلسلة لوحة التعليق المفتوحة بين الفاصل الزمني الكبير للوصلة مع دعامة تعليق قابلة للفصل، بحيث يمكن للمهندسين تبديل أجهزة التعليق في منتصف التشغيل-دون إيقاف حلقة الناقل، وهي مرونة لا يمكن أن توفرها سلاسل لوحات التعليق الثابتة.

تقوم شركة Hangzhou Ocean Industry Co., Ltd. بتصنيع QXG300 عبر ثلاث طبقات من سعة التحميل-القياسية، والثقيلة-، والثقيلة جدًا-كل منها يحتفظ بواجهة التعليق المفتوحة. سواء كانت سلسلة خط الطلاء الخاصة بك تنقل سحبًا من الألومنيوم خفيف الوزن بوزن 100 كجم لكل نقطة أو أحمال سلسلة نظام ناقل صناعي ثقيل تقترب من 150 كجم، تظل هندسة الدعامة القابلة للفصل متطابقة، مما يسمح لأجهزة التعليق بالنقل بين الطبقات دون إعادة التصميم.

لوحة التعليق هي المكون الذي يربط بين جسم رابط السلسلة وتركيبات قطعة العمل المعلقة. توجد بنيتان أساسيتان عبر سلسلة QXG، ويحدد اختيار التصميم الصحيح ما إذا كانت عملية الناقل لديك تعمل بأقصى قدر من المرونة أو أقصى قدر من التكامل الهيكلي:

من الناحية العملية، تستفيد العديد من تركيبات الناقلات من مزج كلا البنيتين: ألواح التعليق الثابتة في مناطق الفرن ذات الحجم الكبير- حيث لا تتغير هندسة التركيبات أبدًا، وأجزاء سلسلة لوحة التعليق المفتوحة في مناطق تخزين المنتجات المتعددة- حيث يقوم المشغلون بالتبديل بين تركيبات الخطاف والقضيب والنوع Y- يوميًا. يشترك الطرازان QXG300 وQXG250 في ملفات تعريف مسار الشعاع المتوافقة- وهندسة المشاركة، مما يتيح هذا النهج المعماري- المختلط داخل حلقة واحدة.

يتضمن تحديد QXG300 لمشروع الناقل العلوي الخاص بك أربعة قرارات: طبقة التحميل، ونوع حامل التعليق، ومعالجة السطح، وهندسة منحنى المسار. يحدد الإطار أدناه كل خيار وفقًا للظروف التشغيلية:

قرار مستوى التحميل:يناسب QXG300-S (قياسي) الأحمال التي يقل وزنها عن 100 كجم لكل نقطة في البيئات المحيطة-إلى-200 درجة. يعمل QXG300-HD (للخدمة الشاقة) على زيادة السعة إلى 125 كجم مع تحمل حراري يصل إلى 240 درجة ودفاع ضد التآكل مطلي بالزنك. يصل وزن QXG300-HA (ثقيل جدًا) إلى 150 كجم عند 280 درجة مع تشطيب مجلفن بالغمس الساخن ومحامل أسطوانية مدببة للتحميل المحوري الشعاعي المشترك.

اختيار قوس شماعات:تقبل واجهة لوحة التعليق المفتوحة ثلاثة أشكال هندسية للأقواس-من نوع الخطاف (خطاف J-قياسي لتعليق الجزء المباشر)، ونوع القضيب (قضيب رأسي مزود بدبوس متقاطع-لإطارات التثبيت)، ونوع Y-(ذراع مزدوج-يمتد للعناصر الأساسية-العريضة). ينزلق الثلاثة جميعًا في نفس واجهة الفتحة ويتم قفلهم بمشبك زنبركي. لا توجد أدوات مطلوبة لتغيير الدعامة؛ متوسط ​​وقت المبادلة لكل رابط هو 8 ثواني.

مطابقة المعالجة السطحية:مطابقة الحماية من التآكل مع شدة تعرض منشأتك. تتطلب محلات الدهانات الداخلية الجافة طلاء إيبوكسي - فقط (200+ ساعة من رش الملح وفقًا للمواصفة ISO 9227). تحتاج ورش الطلاء الكهربائي بأبخرة الحمام الحمضية إلى طلاء بالزنك. تتطلب ساحات التخزين الخارجية أو الغسيل-أسفل-خطوط تجهيز الأغذية المكثفة-جلفنة بالغمس الساخن (500+ ساعة من التحمل). يؤدي تطبيق مستوى معالجة أعلى-من اللازم إلى إضافة تكلفة دون فائدة متناسبة؛ تحت -تحديد يؤدي إلى تدهور السطح المبكر.

قيود هندسة المنحنى:تتطلب المسافة التي تبلغ 300 مم وأقطار العجلة الأكبر نصف قطر دوران أفقيًا أوسع من سلسلة 250 مم أو 200 مم. الحد الأدنى للمنحنى الأفقي: R900 (متغير S)، R1000 (HD)، R1100 (HA). عند التعديل التحديثي لمسار موجود مصمم لـ QXG200 (منحنيات R600) أو QXG250 (منحنيات R750)، تكون تعديلات منحنى المسار إلزامية. تحقق من جميع أقطار المنحنى مقابل المتغير المحدد قبل تقديم الطلب.

نصيحة حول تكوين خط المنتج المتعدد-:في الخطوط التي تعالج ثلاثة أنواع منتجات أو أكثر في كل وردية، قم بنشر أقواس التعليق المفتوحة على روابط QXG300 في محطات التحميل/التفريغ وقم بتبديل هندسة الأقواس عند انتقالات الدُفعات. احتفظ بمخزون من الأقواس يزيد بنسبة 20% عن الحد الأقصى لمتطلبات كل-وردية عمل. تعمل واجهة الاتصال السريع- على تقليل وقت التوقف عن العمل في تحويل الدفعة من 45 دقيقة (إعادة تكوين الدعامة الملحومة) إلى أقل من 5 دقائق.

مغلف درجة الحرارة:متغير قياسي تم تصنيفه من -20 درجة إلى 200 درجة (ورشة العمل المحيطة من خلال فرن المعالجة القياسي). يمتد العمل الثقيل-الحد العلوي إلى 240 درجة لدورات الخبز الطويلة. يتم الدفع بميزة الوزن الزائد إلى 280 درجة باستخدام شحم بدرجة حرارة عالية-ومحامل أسطوانية مدببة. تتطلب معالجة السلسلة- الباردة في درجات حرارة تحت-الصفر درجة حرارة منخفضة-تركيبة شحم-حدد ذلك عند تقديم الطلب.

معلمات التحميل:يمتد التعليق لكل نقطة-من 100 إلى 150 كجم عبر الطبقات الثلاث. قوة الشد المسموح بها: 10-15 كيلو نيوتن؛ قوة الكسر: 100-150 كيلو نيوتن. تفترض هذه التقييمات حالة ثابتة- يتم فيها النقل بسرعات تتراوح بين 0.26 و15.9 م/دقيقة. يجب ألا تتجاوز أحمال الصدمات اللحظية الناتجة عن تأثير التركيب أثناء التحميل الآلي 1.5× القيمة المقدرة لكل-نقطة.

نطاق سرعة التشغيل:سرعة التشغيل المستمرة الموصى بها: 2-12 م/دقيقة لنقل البضائع المطلية. يحقق QXG300 نسبة سرعة 1:10، مما يعني أن محرك الدفع يمكنه تنظيم سرعة السير عبر نطاق عشرة-أضعاف دون فقدان الجر السلس. عند السرعات التي تزيد عن 12 م/دقيقة، تأكد من أن مشبك كتيفة التعليق المفتوح يحتفظ بالارتباط الآمن -قوة الطرد المركزي على العناصر المعلقة تزيد من ضغط الدعامة عند السرعات الأعلى.

إرشادات التعرض الكيميائي:تجنب الغمر المباشر لأقواس التعليق المفتوحة في محاليل الحمام المسببة للتآكل. تتحمل واجهة فتحة الحامل التعرض للبخار ولكن ليس الغمر السائل. في الخطوط التي يتم فيها غمس العناصر في خزانات الطلاء، حدد وصلات لوحة التعليق الثابتة (النوع الثابت QXG250 أو QXG300) في مناطق الغمر والانتقال إلى فتح قطاعات سلسلة لوحة التعليق في محطات التجفيف والتحميل.

ملاحظات تفسير المواصفات:

• الفاصل الزمني للشماعات:يمثل N الروابط الفارغة بين الشماعات المحملة. عند مسافة 300 مم مع N=1، يكون التباعد الفعال 600 مم. مع N=2، يصل التباعد إلى 900 مم-مناسب للتركيبات الكبيرة التي تحتاج إلى مسافة كبيرة بين -العناصر على أقسام المسار المنحنية.

• فتح واجهة قوس الحظيرة:تتميز لوحة التعليق المقسمة بفتحة آلية على جسم لوحة الوصلة. تنزلق الأقواس في هذه الفتحة عموديًا ويتم تثبيتها بمشبك تثبيت فولاذي زنبركي. يمكن إزالة المشبك وإعادة إدخاله يدويًا-بدون مفاتيح ربط أو مثبتات. لقد تم التحقق من صحة هذا التصميم لـ 1.5 مليون دورة مفصلية مع الحفاظ على سلامة الاحتفاظ بالدعامة.

• توافق قسم المسار:تعمل جميع طبقات QXG300 الثلاثة على نفس المسار الأنبوبي المربع مقاس 100 × 100 × 36 × 5. يختلف ملف تعريف المسار هذا عن ملف تعريف QXG250 80×80×4{10}}يتطلب التعديل التحديثي من QXG250 إلى QXG300 استبدال المسار. ومع ذلك، فإن تركيبات العارضة-باستخدام شفة قياسية مقاس 4 بوصة تلائم كلتا السلسلتين مع الحجم المناسب لعجلة التوجيه.

• يتم قياس جميع القيم وفقًا للمعيار ISO 18334 عند درجة حرارة 20 درجة / 60% رطوبة نسبية. تتوفر تكوينات الملعب المخصصة وهندسة الشماعات والمحمل عند الطلب.

يشكل الناقل العلوي القائم على QXG300- دائرة متصلة مغلقة على مسار أنبوبي مربع- (ملف تعريف 100×100×36×5) أو حاجز I-beam. تؤدي السلسلة وظيفتين متزامنتين: نقل قوة الجر من محطة القيادة وحمل قطع العمل المعلقة عبر أقواس التعليق المفتوحة. يقوم محرك كاتربيلر أو آلية العجلة المسننة في محطة القيادة بتعشيق لوحات ربط السلسلة، مما يؤدي إلى سحب الحلقة بأكملها للأمام بسرعة منظمة في نطاق 0.26-15.9 م/دقيقة.

تتدحرج عجلات المشي (الاتجاه الأفقي، قطر 83-100 ملم لكل متغير) على طول السطح السفلي للمسار، وتحول قوة سحب المحرك إلى حركة خطية ثابتة. تعمل عجلات التوجيه (الاتجاه الرأسي، 85-105 مم) على تشغيل شبكة المسار أثناء تغيرات الارتفاع، مما يمنع الإزاحة الجانبية على المنحدرات وعند انتقالات الدخول/الخروج المنحنية. يعمل تكوين عجلة التوجيه الفردية على تبسيط متطلبات المسار إلى ملف تعريف سكة واحد -لا حاجة إلى بنية تحتية مزدوجة- للشعاع.

في نهاية عودة الحلقة،-يقوم عامل التباطؤ بإعادة توجيه السلسلة مرة أخرى نحو محطة القيادة. يعمل جهاز الشد المحمل بالجاذبية أو الزنبرك- بالقرب من محرك الأقراص على تعويض التمدد الحراري عبر مناطق الفرن والاستطالة التدريجية من تآكل الخدمة. تحافظ دعامات التعليق المفتوحة على اتجاه هبوطي ثابت عبر المنحنيات الأفقية والتحولات الرأسية، مما يضمن إمكانية التنبؤ بوضع التركيبات في محطات التحميل الآلية.

يحدث تغيير الحامل في محطات التحميل/التفريغ المخصصة حيث تتباطأ السلسلة في سرعة الزحف أو تتوقف مؤقتًا لفترة وجيزة. يقوم المشغلون بتحريك نوع القوس الحالي للخارج، وإدراج النوع المطلوب، وتأمين المشبك الزنبركي-كل ذلك دون إزالة السلسلة من المسار أو إيقاف حركة الحلقة الإجمالية في الأقسام الأخرى. تعد إمكانية المبادلة المحلية هذه هي الميزة التشغيلية التي تميز سلسلة لوحة التعليق المفتوحة عن بدائل اللوحة الثابتة-.

Q1:هل أنت شركة تجارية أو الشركة المصنعة؟

ج: إن شركة Hangzhou Ocean Industry عبارة عن مصنع -مصنع مباشر مع ورشة عمل الحدادة الخاصة بنا، ومنشأة المعالجة الحرارية-، وخطوط التجميع الموجودة في مدينة هانغتشو بالصين منذ عام 2005.

Q2: هل يمكن تشغيل روابط QXG300 وQXG250 على نفس حلقة المسار؟

ج:فقط في تركيبات الشعاع I-حيث تعمل العجلات التوجيهية للسلسلتين على نفس ملف تعريف الحافة. على المسار الأنبوبي المربع-، يتطلب QXG300 ملف تعريف 100×100×36×5 بينما يستخدم QXG250 ملف تعريف 80×80×4-وهي غير متوافقة. بالنسبة للحلقات الهندسية-المختلطة، حدد مسار I-beam واضبط فجوة قابض محرك الأقراص لتتوافق مع سُمك لوحة الوصلة.

Q3.ما هي المهلة الزمنية المطبقة على طلب QXG300-HA بطول 500 متر؟

ج: البديل S: 15-20 يوم عمل. متغير HD: 20-25 يوم عمل (يضيف طلاء الزنك وقت المعالجة). متغير HA: 25-30 يوم عمل (الجلفنة بالغمس الساخن وشراء المحامل الأسطوانية المدببة). تضيف ملفات التعريف المخصصة للأقواس من 7 إلى 10 أيام. الشحن إلى الموانئ العالمية الرئيسية: من 7 إلى 15 يومًا إضافيًا لكل وجهة.

Q4: هل يمكنك تخصيص السلسلة؟

ج: نعم. يتوفر التخصيص الكامل بما في ذلك-الخطوة غير القياسية، والمرفقات المخصصة، والمحامل الخاصة، وخيارات الفولاذ المقاوم للصدأ (304/316)، والمعالجات السطحية الفريدة. التقييم الهندسي خلال 48 ساعة.

Q5. هل تُباع الأقواس البديلة والمشابك الزنبركية بشكل منفصل؟

ج: نعم. يتم تخزين جميع أنواع الأقواس الثلاثة والمشابك الزنبركية كقطع غيار مستقلة، وهي متوفرة بكميات 50/100/500 قطعة. نوصي بالحفاظ على 10% من مخزون القصاصات الاحتياطية مقارنة بإجمالي عدد الشماعات في الحلقة الخاصة بك.-تشهد المقاطع أعلى معدل استبدال لكل-وحدة بين جميع مكونات السلسلة.

Q6: هل تتوفر قطع الغيار والوصلات البديلة بشكل منفصل؟

ج: نعم. نحن نحتفظ بمخزون قطع الغيار لجميع متغيرات QXG300 بما في ذلك مجموعات الوصلات الفردية، ووحدات العجلات ذات المحامل، ومجموعات المسامير -و-الجلبات، ومكونات لوحة التعليق. يتم شحن قطع الغيار خلال 7 إلى 10 أيام عمل من منشأتنا في مدينة هانغتشو.

Q7:ما هي أنواع الأقواس المتوافقة مع واجهة التعليق المفتوحة QXG300؟

ج: ثلاثة أشكال هندسية قياسية تتلاءم مع واجهة الفتحة: الخطاف J- (لتعليق الجزء المباشر بواسطة الخطاف)، والقضيب العمودي مع الدبوس المتقاطع - (لتركيبات نوع الإطار-)، والذراع - المزدوج من النوع Y - (للعناصر الأساسية- العريضة). يمكن تشكيل ملفات تعريف الأقواس المخصصة حسب الطلب بشرط أن تتوافق مع مواصفات عرض الفتحة (6 مم) وعمق الإدخال (18 مم). اتصل بمكتبنا الهندسي لمراجعة رسم الأقواس المخصصة.
